بعض المعرفة حول أنبوب تكثيف صور الرؤية الليلية Gen2+

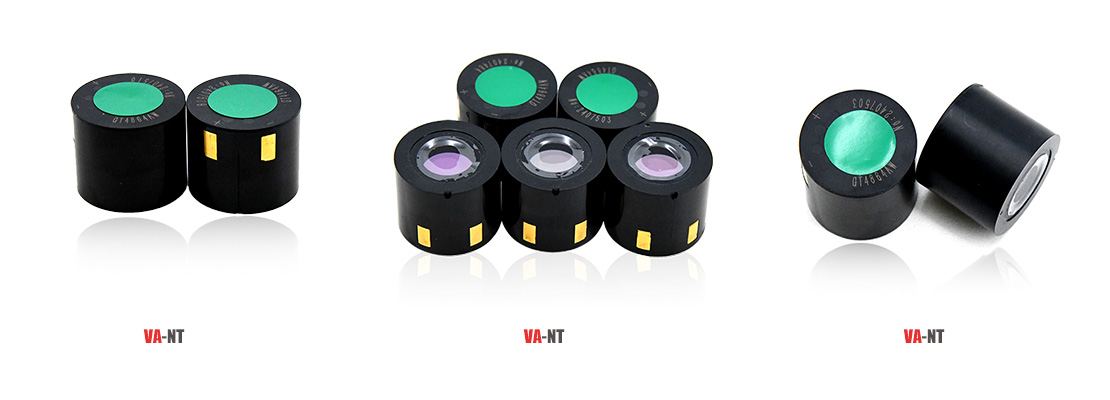

(1) تختلف أحجام أنابيب تكثيف الصور

تأتي أنابيب تكثيف الصورة لأجهزة الرؤية الليلية Gen2+ بأحجام مختلفة، بمواصفات مشتركة تبلغ 16 مم، و18 مم، و25 مم. 25 ملم أنبوب كبير. الأنبوب الكبير فعال من حيث التكلفة، وأرخص، وبأسعار معقولة، كما أن سعر جهاز الرؤية الليلية ذو الأنبوب الكبير المقابل هو أيضًا في متناول الجميع. سعر نظارات الرؤية الليلية ذات الأنبوب الصغير أعلى بحوالي 45% من سعر نظارات الرؤية الليلية ذات الأنبوب الكبير.

(2) هناك دقة عالية ومنخفضة لأنابيب تكثيف الصورة

تنقسم أيضًا إحدى المعلمات المهمة المقابلة لأنبوب تكثيف الصورة لجهاز الرؤية الليلية Gen 2+ إلى دقة عالية ومنخفضة. ليس فقط أن أنابيب تكثيف الصور بنفس الحجم والمواصفات لها دقة مختلفة، ولكن نظارات الرؤية الليلية ذات المواصفات المختلفة لها أيضًا دقة مختلفة. ولكن بشكل عام، دقة أنابيب تكثيف الرؤية الليلية ذات الأنبوب الصغير أعلى من دقة أنابيب تكثيف الرؤية الليلية ذات الأنبوب الكبير. تتضمن درجات الدقة الشائعة لأنابيب تكثيف الصور 36lp/mm، 38lp/mm، 40lp/mm، 45lp/mm، وما إلى ذلك. يجب توضيح أن دقة أنابيب تكثيف الصورة تنقسم إلى دقة مركزية ودقة حافة. دقة المركز أعلى من دقة الحافة.

(3) نوع سطح الكاثود لأنبوب تكثيف الصورة

الكاثود الضوئي هو جهاز يستخدم لتحويل الضوء الضعيف إلى تيار ضعيف، وهو موجود في أنبوب تكثيف الصورة، وتؤثر حساسيته بشكل مباشر على سطوع جهاز الرؤية الليلية. تستخدم أجهزة الرؤية الليلية من الجيل الأول والثاني كاثودًا ضوئيًا متعدد القلويات، ويستخدم جهاز الرؤية الليلية من الجيل الثالث كاثودًا ضوئيًا ثوريًا من زرنيخيد الغاليوم (GaAs)، وهو أكثر حساسية من الجيل الثاني من أجهزة الرؤية الليلية و لديه صورة أكثر إشراقا.

نوع سطح الكاثود لأنبوب تكثيف الصور لجهاز الرؤية الليلية Gen 2+ هو S25، ونوع سطح الكاثود لجهاز الرؤية الليلية Gen 3 هو GaAs. هذه معلمة مهمة جدًا للتمييز بين نظارات الرؤية الليلية Gen 2+ ونظارات الرؤية الليلية Gen3. ويعتمد ذلك بشكل أساسي على نوع سطح الكاثود لأنبوب تكثيف الصورة.

(4) تحدد شاشة الفلورسنت الخاصة بأنبوب التصوير لون التصوير

شاشة الفلورسنت عبارة عن لوح زجاجي مطلي بعامل الفلورسنت، موجود في أنبوب تكثيف الصورة، ويبعث عامل الفلورسنت الضوء بعد تعرضه للإلكترونات، وهو جهاز يحول التيار الكهربائي المضخم عشرات الملايين من المرات إلى ضوء مرئي. تتميز شاشات الفلورسنت بألوان مختلفة، منها الأخضر منها P22 وP43، والأبيض منها والمزرق يشمل P45 (ما يسمى بأنابيب الفسفور الأبيض، ولكن في الحقيقة أنابيب الفسفور الأبيض مزرقة). وتجدر الإشارة إلى أن أداء شاشة الفلورسنت له تأثير على سطوع وحدة التصوير لجهاز الرؤية الليلية.
